一、 概述：

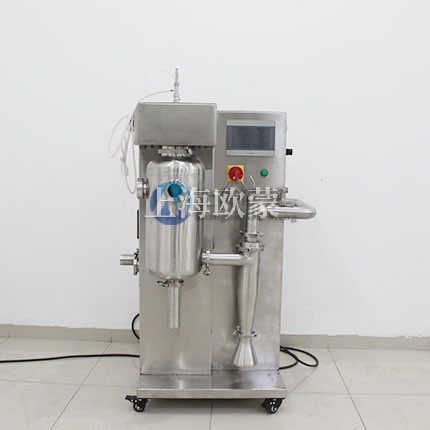

本实验型喷雾干燥机**适用于制药、化工、食品、染料、粉末冶金等行业的粉、粒状（包括晶体）物料的干燥。

该实验型喷雾干燥机机身中间为圆柱体，两端为圆锥体。圆锥顶部设进、出料口，器身内、外共分三层，中间夹套加热介质采用循环热水，保温层为硅酸铝板，保温性好，内胆投放物料，物料边翻动边通过器壁获取热量，在真空条件下回转干燥，加快了干燥速度，这样避免物料在干燥时表面泛黄的现象，并大大缩短了物料干燥时间，提高了劳动生产率。**适用于有被氧化危险的物料和热敏性物料的干燥。在干燥不破坏晶体的物料，严格限制金属离子的物料以及要求排出挥发物（或有毒物质）须回收（或有毒性）的物料，则更能显示了它的优越性，

本实验型喷雾干燥机操作简单，进出料方便，大幅度减轻了工人劳动强度，同时亦减少了物料在干燥过程中受到的环境污染，提高了产品质量。

二、工作原理：

     实验型喷雾干燥机在回转时，内部的物料上、下不断的被翻动，使物料不断的更新与器壁接触的表面，从而充分利用了器壁所传导的热量，与此同时，实验型喷雾干燥机的真空度可达到-0.096Mpa，各种物料中的溶媒（包括水）在真空条件下均能在较低的温度迅速汽化，达到加速物料干燥的目的，

三、、构造说明

  1、实验型喷雾干燥机机身：实验型喷雾干燥机机身由外表、夹层和内胆组成。外表与夹层之间填以保温良好的硅酸铝板，起到保温作用。夹层与内胆之间通以热水以起到加热物料的作用。内胆采用不锈钢制作，并且经过抛光，以便于清洗，来满足物料干燥的要求，还有利于热量的传导，提高干燥速率。

2、减速装置：本减速器装在机器的右侧，工作时，电动机通过皮带轮、三角皮带传动给减速器，然后通过链轮、链条传递给筒体，*后使筒体获得9转/分的匀速回转速度。

3、电动机机座装置：电动机装在右侧的活动板上，可上下调整，使三角皮带紧松适合。

4、电气控制装置： 所有的电气控制、按钮、指示灯都装在右侧的正面面板上，操作时可根据面板的文字说明操作。

5、真空管： 用于抽取筒体蒸发的溶煤（或水）汽体。在**端装有过滤器，使用时应包覆工业涤纶绒布，防止物料带出。

四、本机操作规程

1、开机前检查：

  （1）、罐体内过滤器位置是否向上。

  （2）、过滤器是否符合工艺要求，扎有工业滤袋。

2、关闭出料阀门，让机身转动到合适位置，打开进料盖，装入物料，盖紧进料盖。

3、开启真空管路阀门，使罐内达到一定的真空度。

4、开启主机启动按钮，使容器不断地绕水平轴线旋转。

5、开启夹套加热热水**阀门，对罐内物料进行加热干燥，但在干燥开始阶段应间断地转动，以减少或消除物料结团现象。热水加热温度≤45℃,并保证热水回水管畅通，一直保持热水开路循环。

6、根据操作经验、溶媒的回收量、器壁温度情况，在确认罐内物料干燥过程已经结束时，切断热水及真空管路上的阀门，然后缓慢的向夹套通以冷却水，等物料冷却到适当温度后，按主机停止按钮，并采用点动按钮，让罐体转至卸料所需的角度。

7、关闭真空泵，开启真空管路阀门，打开真空系统上的放空阀，使罐内接通大气。

8、设备真空完全放空达到常压时，打开放料孔盖卸料。

9、清扫罐内残留物料，关闭放料孔盖，以防灰尘进入罐内。

伍、保养说明

1、定期检查，每月一次，检查项目为减速器的油标线、皮带链条的松紧程度。如发现减速器有渗漏、油量不足，应更换密封件、加足油量。

2、电器部件应保持清洁、灵敏。

3、不应采用铁器敲击筒体，防止筒体变形。

4、一次使用完毕应取出剩余物料，刷清机器各部分，如停用时间较长，必须将机器全部揩擦干净，用蓬布罩好。

5、定期检查真空系统的密封性能。

6、定期更换过滤布袋。

六、安装说明

1、对于容积超过2000升的设备应安装地脚螺栓。安装地脚螺栓前，应调整好水平，再浇灌混凝土机座。

  2、对于2000升以下的设备，根据运转情况，再决定是否加地脚螺栓。
